Montering av halv (kluven) tätningslist på diskantelementen.

Montering av baselement 2.

Montering av baselement.

Montering av dämpning 2

Montering av dämpning.

Insida innan kabeldragning och dämpning.

Påsättning av tätningslist.

Färdigmonterad baksida. OBS! Notera dock att plinten är satt upp och ner på bilden!

Färdigmonterad.

Plint pålödd.

Kabeldragning till plint.


Kabledragning.

Dämpning på plats.

Baselementet monterat.

Markering för håltagning.

Detalj av tätningslistens hopsättning.

Filter färdiglött.
OBS! Se övriga kommentarer om PTC-motståndet!

Komponenter limmade

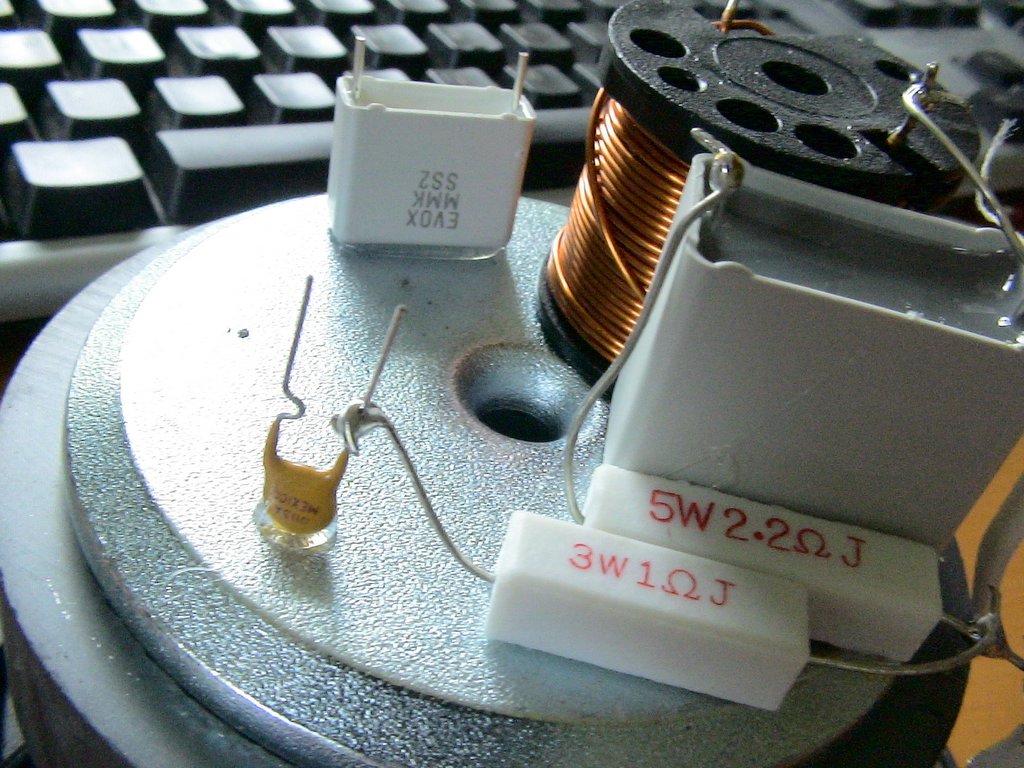

OBS! Det lilla PTC-motståndet (gult längst till vänster i bilden) är i bilden felaktigt limmat mot magneten. Bilden visar filtervarianten med säkring i form av ett PTC-motstånd. PTC-motståndet fungerar ej som säkring om det limmas på det sättet. Motståndet måste ha luft omkring sig och får ej ha mekanisk anliggning mot någonting. Lödbenen bortom den lilla "kröken" - räknat från motståndets "kropp" - får dock limmas eller lödas.



Pålimmat och lödning påbörjad.
OBS! Det lilla PTC-motståndet (gult längst till vänster i bilden) är i bilden felaktigt limmat mot magneten. Bilden visar filtervarianten med säkring i form av ett PTC-motstånd. PTC-motståndet fungerar ej som säkring om det limmas på det sättet. Motståndet måste ha luft omkring sig och får ej ha mekanisk anliggning mot någonting. Lödbenen bortom den lilla "kröken" - räknat från motståndets "kropp" - får dock limmas eller lödas.

Färdigt att börja löda.
OBS! Det lilla PTC-motståndet (gult längst till vänster på baselement i bilden) är felaktigt limmat mot magneten. Bilden visar filtervarianten med säkring i form av ett PTC-motstånd. PTC-motståndet fungerar ej som säkring om det limmas på det sättet. Motståndet måste ha luft omkring sig och får ej ha mekanisk anliggning mot någonting. Lödbenen bortom den lilla "kröken" - räknat från motståndets "kropp" - får dock limmas eller lödas.

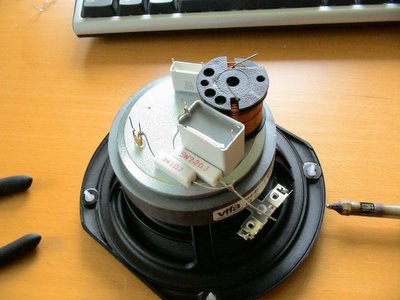

Baselement med filterkomponenter utplacerade.

Basreflextunlar, skruvar och tätningslist.


Filterkomponenter.

Element och plint.
